Как да изчислим товароносимостта на шперплата от блокови плоскости?

Здравейте! Като доставчик на шперплат от блокови плоскости често ме питат как да изчисля носещата способност на шперплата от блокови плоскости. Това е супер важна тема, особено за тези в строителната и мебелната промишленост. И така, ще го разбия за вас по прост начин.

Какво е шперплат от блокове?

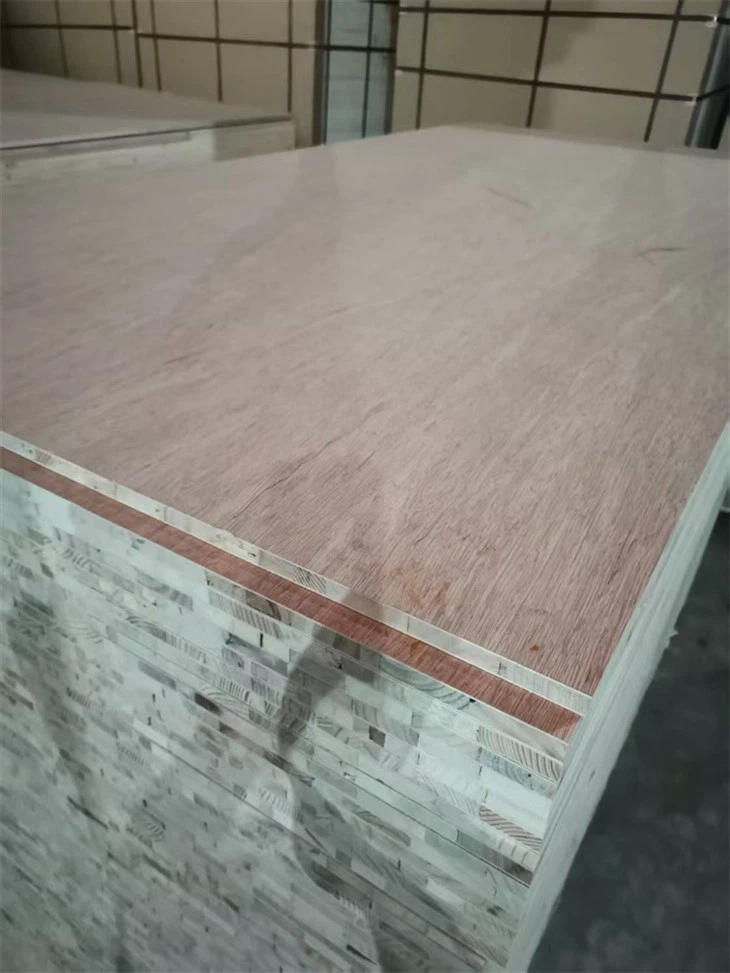

Първо, нека поговорим малко за шперплата от блокови плоскости. Това е вид инженерно дърво, което се състои от сърцевина, съставена от дървени блокове, обикновено иглолистна дървесина, поставени между два външни слоя фурнир. Тази конструкция му придава някои уникални свойства, като добра здравина и стабилност. На нашия сайт имаме различни видове, като напрЕдноцветна хартиена дъска за мебелен блок,Дъска за строителни блоковеиЕлегантна хартиена дъска за мебели. Всеки тип има свои собствени характеристики и приложения, но всички споделят основната структура на блок и фурнир.

Фактори, влияещи върху натоварването - Носеща способност

Има няколко неща, които могат да повлияят на товароносимостта на шперплата от блокови плоскости.

1. Качество на материалите

Качеството на дървесината, използвана в сърцевината и фурнира, е от решаващо значение. Висококачествената дървесина обикновено има по-добри якостни свойства. Например, ако основните блокове са направени от плътна и здрава иглолистна дървесина, блоковата дъска ще може да издържи по-голяма тежест. Освен това качеството на външния фурнир има значение. Един добър качествен фурнир може да помогне за равномерното разпределение на натоварването върху дъската.

2. Дебелина на дъската

По-дебелият шперплат обикновено може да понесе повече натоварване. Това е така, защото има повече материал, който да устои на силите, действащи върху него. За леки приложения като облицовки на рафтове, по-тънка дъска може да е подходяща. Но за тежки конструкции определено ще искате да изберете по-дебел вариант.

3. Дължина на обхвата

Дължината на обхвата се отнася до разстоянието между опорите на блоковата дъска. Колкото по-дълъг е обхватът, толкова по-малко тегло може да издържи дъската. Ако използвате блок дъска като под или голям рафт, трябва внимателно да обмислите разстоянието. Например, ако имате дълъг участък без достатъчно опора, дъската може да провисне или дори да се счупи при голямо натоварване.

4. Вид товар

Начинът, по който се прилага натоварването, също има значение. Има два основни вида натоварвания: статични и динамични. Статичното натоварване е постоянно тегло, като теглото на мебелите върху рафта. Динамичното натоварване, от друга страна, е променяща се или движеща се тежест, като хората, които ходят по пода. Динамичните натоварвания обикновено са по-взискателни към дъската, защото създават допълнителни напрежения.

Изчисляване на натоварването - Носеща способност

Стъпка 1: Определете допустимото напрежение

Допустимото напрежение е максималното напрежение, което блоковата дъска може да издържи, без да се повреди. Тази стойност зависи от вида на дървото и качеството на дъската. Обикновено можете да намерите тази информация в ръководствата за дървообработване или от производителя. Да приемем, че допустимото напрежение за определен тип блокова дъска е $\sigma_{allow}$, което се измерва в паундове на квадратен инч (psi) или паскали (Pa).

Стъпка 2: Изчислете инерционния момент

Инерционният момент (I) е мярка за устойчивостта на дъската на огъване. За правоъгълно напречно сечение на блоковата дъска формулата за инерционния момент е $I=\frac{bh^{3}}{12}$, където b е ширината на дъската, а h е дебелината. Единиците за I ще бъдат в инчове$^{4}$ или m$^{4}$, в зависимост от мерната система, която използвате.

Стъпка 3: Изчислете максималния огъващ момент

Максималният момент на огъване ($M_{max}$) е свързан с натоварването и дължината на обхвата. За просто поддържана греда с равномерно разпределено натоварване (w), формулата е $M_{max}=\frac{wL^{2}}{8}$, където L е дължината на обхвата. Ако това е концентрирано натоварване (P) в центъра на участъка, формулата е $M_{max}=\frac{PL}{4}$.

Стъпка 4: Използвайте формулата за огъване

Формулата за огъване е $\sigma=\frac{M_{max}y}{I}$, където σ е напрежението на разстояние y от неутралната ос на дъската. На външната повърхност на дъската y = h/2. Искаме да сме сигурни, че напрежението $\sigma$, изчислено от тази формула, е по-малко от допустимото напрежение $\sigma_{allow}$. Пренареждайки формулата за решаване на максималното натоварване (w или P), можем да разберем колко тегло може да издържи дъската.

Примерно изчисление

Да кажем, че имаме блокова дъска с дебелина 3 инча (h = 3 инча), широка 12 инча (b = 12 инча) и дължина на обхвата 8 фута (L = 96 инча). Допустимото напрежение $\sigma_{allow}$ е 1000 psi.
Първо, изчислете инерционния момент:
$I=\frac{bh^{3}}{12}=\frac{12\times3^{3}}{12}=27$ инча$^{4}$
За просто поддържана греда с равномерно разпределено натоварване и използване на формулата за огъване $\sigma=\frac{M_{max}y}{I}$ с $y=\frac{h}{2}=1,5$ инча и $\sigma=\sigma_{allow} = 1000$ psi.
$M_{max}=\frac{\sigma I}{y}=\frac{1000\times27}{1.5}=18000$ in - lb
Тъй като $M_{max}=\frac{wL^{2}}{8}$, можем да решим за w:
$w=\frac{8M_{max}}{L^{2}}=\frac{8\times18000}{96^{2}}\приблизително 15,625$ lb/in. Ако искаме натоварването на фут, умножаваме по 12, така че товароносимостта е около 187,5 lb/ft.

Практически съображения

В реални приложения трябва да имате предвид и факторите за безопасност. Винаги е добра идея да проектирате с коефициент на безопасност от поне 1,5 до 2. Това означава, че трябва да приемете, че платката ще трябва да поддържа 1,5 до 2 пъти очакваното натоварване. Това отчита несигурността в натоварването, вариациите в свойствата на материала и всякакви неочаквани напрежения.

Заключение

Изчисляването на товароносимостта на шперплата от блокови плоскости е комбинация от разбиране на свойствата на материала и използване на някои основни инженерни принципи. Като доставчик, ние сме тук, за да ви помогнем да изберете правилния тип блокова дъска за вашите специфични нужди. Ако работите по строителен проект или правите мебели и трябва да знаете товароносимостта на нашите продукти, просто се свържете с нас. Можем да ви предоставим по-подробна информация и да предложим най-добрите варианти за вашето приложение. Независимо дали еЕдноцветна хартиена дъска за мебелен блок,Дъска за строителни блокове, илиЕлегантна хартиена дъска за мебели, ние ви покриваме. Така че, не се колебайте да се свържете с нас за всички ваши нужди от шперплат от блокови плоскости и нека започнем страхотни бизнес отношения!
